3.3 Ordenación y denominación de los niveles del edificio

Niveles correctos del edificio

Creamos uniformidad y consistencia en los niveles de los modelos parciales del edificio, para que dichos modelos parciales y sus exportaciones a IFC puedan utilizarse sin ambigüedad en un proyecto. Garantizamos que los nombres y los niveles del edificio sean los mismos en los distintos modelos parciales. El principio de usar una nomenclatura coherente es que los modelos parciales pueden clasificarse numéricamente, complementándose con una descripción textual.

¿Qué es una planta?

Una planta es un nivel accesible. La parte superior del suelo terminado es el límite de la IfcBuildingStorey, lo que significa que el nivel del suelo es también el límite del espacio. Por tanto, en los archivos IFC sólo puede haber una IfcBuildingStorey por planta. Las plantas auxiliares (por ejemplo, la planta estructural de la parte superior) sólo pueden existir en los archivos nativos.

• Acuerda el Nivel en relación con las plantas del Edificio, de modo que cada agente utilice la misma altura en relación con el Nivel=0.
• La cimentación no se considera una planta independiente del edificio. Los elementos de la cimentación pertenecen a la planta en la que se apoyan los cimientos (en general, la planta -1 o la planta baja).
• Las vigas portantes pertenecen al mismo IfcBuildingStorey que la planta que soportan.
• Varias partes del edificio pueden tener distintas IfcBuildingStorey. En ese caso, la parte del edificio puede entonces incluirse en la convención de nomenclatura.
• Las entreplantas que necesitan ser nombradas como una IfcBuildingStorey pueden recibir un añadido: -a, -b, -c, etc.
• La última planta de un edificio puede denominarse como: ‘tejado’ o ‘azotea’. En los edificios con varios tejados, lo más consistente es no utilizar el término “tejado”.
• Los elementos que atraviesan las plantas pertenecen a la planta en la que se encuentran. El factor determinante suele ser la forma en que se construye físicamente.

La denominación de las IfcBuildingStorey está relacionada con el proyecto. Por ejemplo, un nombre de nivel de edificio se compone de este modo:

  <código><pos. letra de entreplanta>espacio<descripción>

Por ejemplo:

• 01 primera planta
• 01a entreplanta
• 02 segunda planta
• 03 tercera planta
• Etc.

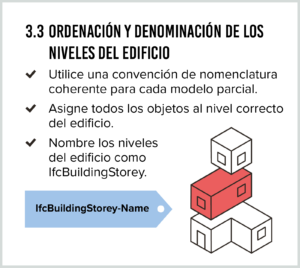

Figure 3.3: Plano de las plantas del edificio. Los objetos en rojo están relacionados con la primera planta 01. Los objetos en azul están relacionados con la segunda planta 02.
