4.2 Sistemi relativi agli impianti edilizi

Cosa sono i sistemi?

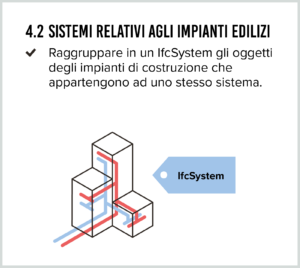

Questa regola ha lo scopo di chiarire la relazione reciproca tra gli oggetti dei servizi di costruzione all’interno del BIM, basati su sistemi tecnici di installazione (che in IFC è coperto da IfcSystem).

Un sistema è una combinazione organizzata di componenti di installazione correlati, che insieme forniscono un servizio per uno scopo o una funzione comune. Un sistema è quindi un insieme di prodotti correlati dal punto di vista funzionale. L’IfcSystem è una definizione di relazione o relazione di raggruppamento.

Differenziazione

Diversi tipi di componenti sono raggruppati tra loro utilizzando un IfcSystem. Per esempio, sorgente+distribuzione+terminale sono raggruppati con la definizione di relazione IfcSystem. Possiamo distinguere tre tipi di oggetti dei servizi di costruzione:

Sorgente

Per esempio: un quadro di distribuzione elettrica, un’unità di trattamento dell’aria, una pompa di calore

• Un quadro di distribuzione elettrica è per esempio un IfcElectricDistributionBoard.
• Un’unità di trattamento dell’aria composta da diverse parti è per esempio un IfcEnergyConversionDevice (scambiatore di calore) IfcFlowMovingDevice (ventola).
• Una pompa di calore è per esempio un IfcEneryConversionDevice.

Distribuzione

Per esempio: tubi, condotti e cavi

• I tubi sono IfcFlowSegement e IfcPipeSegment.
• I condotti sono IfcFlowSegment e IfcDuctSegment.
• I cavi sono IfcFlowSegment e IfcCableSegment.

Terminali

Per esempio: griglie, prese a muro, apparecchi di illuminazione, vasi da bagno

• I terminali sono tutti gli oggetti che richiedono un liquido, un gas o l’elettricità per svolgere la loro funzione.
• I water sono IfcFlowTerminal e richiedono acqua e consegnano qualcosa alla fogna.

Da un terminale, i dati vengono trasmessi all’IfcSystem, per esempio la quantità d’aria.

Unità di trattamento aria

Nella figura 4.2.1 diamo un esempio di come il raggruppamento può apparire in un software di modellazione. La convenzione di denominazione dipende da ogni utente, in questo esempio il codice di codifica ci dà un’immagine chiara di ciò che i condotti dell’aria e tutti gli accessori sono collegati.

Questo esempio comprende un’unità di trattamento dell’aria (1,) con un sistema di condotti d’aria (2) collegati a ricevitori (3), in questo caso unità a induzione. Questo è un IfcSystem con le seguenti proprietà:

• Il tipo è 57.50 – alimentazione (SupplyAir)
• Il nome di questo sistema è 57.50 – fornitura

Sistema di tubature dell’acqua fredda

Un sistema di tubature per l’acqua fredda (Figura 4.2.2) contiene ricevitori, come avvolgitori di manichette antincendio, cisterne incorporate e così via. Inoltre, questo sistema contiene anche valvole, come le valvole d’arresto e le valvole di non ritorno. Il design è lo stesso dei condotti dell’aria, cioè con la codifica sopra descritta. Questo rende chiaro che l’acqua fredda scorre attraverso questo sistema di tubi di rame.

Questo IfcSystem ha le seguenti proprietà:

• Il tipo è 53.10 – acqua, acqua potabile (DomesticColdWater)
• Il nome di questo sistema è 53.10 – cw

Esportare in IFC

Per entrambi gli esempi, quando si esporta un modello in IFC, il sistema è incluso nell’esportazione (Figura 4.2.3 e 4.2.4). Con questo sistema, tutti gli elementi associati possono essere selezionati e, per esempio, assegnati a un colore. Nel modello IFC, è quindi facile determinare la funzione di un oggetto.

Figura 4.2.3: Sistema come sezione separata

Quando si esporta un modello in IFC, il sistema diventa visibile nel modello IFC come una sezione separata (1).

Figura 4.2.4: Identificazione degli oggetti

Gli oggetti possono essere chiaramente identificati nell’esportazione come un oggetto che serve la rete dell’acqua fredda.
