3.3 Geschoss und -bennenung

Korrekte Geschossebenen

Wir schaffen Einheitlichkeit und Konsistenz in den Geschossebenen der Fachmodelle, so dass die Fachmodelle und ihre IFC-Teile in einem Projekt eindeutig verwendet werden können. Stellen Sie sicher, dass die Namen und Geschosse der Konstruktionsebenen in verschiedenen Fachmodellen gleich sind. Das Prinzip der einheitlichen Benennung besteht darin, dass die Fachmodelle numerisch sortiert werden können, ergänzt durch eine textuelle Beschreibung.

Was ist ein Geschoss?

Ein Geschoss ist eine begehbare Ebene. Die Oberkante des Fertigfußbodens ist die BuildingStorey-Grenze, das bedeutet, dass BuildingStorey auch die Raumgrenze ist. In IFC-Dateien kann es daher nur ein BuildingStorey pro Geschoss geben. Zusatzgeschosse (z. B. Oberkante Rohbau) dürfen nur in den nativen Dateien existieren.

• Treffen Sie Vereinbarungen über das Niveau im Verhältnis zu den Gebäudegeschossen, so dass bezüglich Geschoss=0 die gleiche Höhe verwendet.
• Fundamente werden nicht als separates BuildingStorey betrachtet. Die Gründungselemente gehören zu dem Geschoss, auf dem die Gründung ruht (im Allgemeinen das untere -1 Untergeschoss oder das 00 Erdgeschoss).
• Deckentragende Balken gehören zum selben BuildingStorey wie der Boden, der sie trägt.
• Mehrere Gebäudeteile können separate BuildingStoreys haben. Der Gebäudeteil kann dann in die Benennungskonvention aufgenommen werden.
• Zwischengeschosse, die als BuildingStorey benannt werden müssen, erhalten einen Zusatz: -a, -b, -c, etc.
• Das oberste Geschoss eines Gebäudes kann als “Dach” benannt werden . Bei Gebäuden mit mehreren Dächern ist es am sinvollsten, den Begriff “Dach” nicht zu verwenden.
• Geschossübergreifende Elemente gehören zu dem Geschoss, in dem sie sich befinden. Ausschlaggebend ist oft, wie sie physisch ausgeführt werden.

Die Bezeichnung von BuildingStoreys ist projektspezifisch. Eine Bezeichnung eines Geschosses setzt sich zum Beispiel wie folgt zusammen:

<code><poss. mezzanine letter>space<description>

• 01 erstes Geschoss
• 01a Zwischengeschoss
• 02 zweites Geschoss
• 03 drittes Geschoss
• Etc.

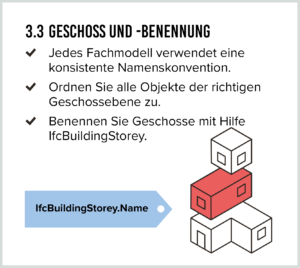

Abbildung 3.3: Anordnung der Gebäudeschosse. Die rot markierten Objekte beziehen sich auf 01 erstes Geschoss. Die blau markierten Objekte beziehen sich auf 02 zweites Geschoss.
