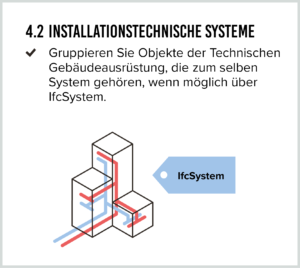

4.2 Installationstechnische systeme

Was sind Systeme?

Diese Vereinbarung soll einen Einblick in die gegenseitige Beziehung zwischen anlagentechnischen Objekten innerhalb des BIM auf der Grundlage anlagentechnischer Systeme (die in IFC unter IfcSystem fallen) darstellen.

Ein System ist eine organisierte Kombination zusammengehöriger Installationsteile, die einen Dienst bereitstellen, wenn sie für einen gemeinsamen Zweck oder eine gemeinsame Funktion zusammengestellt werden. Ein System ist daher eine funktionsbezogene Sammlung von Produkten. Das IfcSystem ist eine Beziehungsdefinition oder Gruppierungsbeziehung.

Unterscheidung

Mit einem IfcSystem werden verschiedene Arten von Teilen gruppiert. Beispielsweise werden Quelle+Verteilung+Abgabepunkt zusammen mit der Beziehungsdefinition IfcSystem gruppiert. Wir unterscheiden drei Arten von anlagentechnischen Objekten:

Quelle

Zum Beispiel: ein elektrischer Verteilerkasten, ein Lüftungsgerät, eine Wärmepumpe

• Ein elektrischer Verteilerkasten ist beispielsweise ein IfcElectricDistributionBoard.
• Ein mehrteiliges Lüftungsgerät ist beispielsweise ein IfcEnergyConversionDevice (WTW) IfcFlowMovingDevice (Ventilator).
• Eine Wärmepumpe ist beispielsweise ein IfcEneryConversionDevice.

Verteilung

Zum Beispiel: Rohre, Kanäle und Kabel

• Rohrleitungen sind IfcFlowSegment und IfcPipeSegment.
• Kanäle sind IfcFlowSegment und IfcDuctSegment.
• Kabel sind IfcFlowSegment und IfcCableSegment.

Abgabepunkten

Zum Beispiel: Gitter, Steckdosen, Beleuchtungskörper, Toilettenschüsseln

• Abgabestellen sind alle Gegenstände, die zur Erfüllung ihrer vorgesehenen Funktion eine Flüssigkeit, ein Gas oder einen Strom benötigen.
• Toilettenschüsseln sind IfcFlowTerminal und benötigen Wasser und liefern etwas in die Kanalisation.
• Von einem Aufgabepunkt werden Daten zum Beispiel über die Luftmenge an das IfcSystem weitergegeben.

Lüftungssystem

In Abbildung 4.2.1 geben wir ein Beispiel dafür, wie die Gruppierung in der Erstellersoftware aussehen könnte. Die Struktur der Namensgebung kann von jedem ausgefüllt werden, in diesem Beispiel haben wir die NL-SfB-Codierung verwendet, da diese Codes ein klares Bild davon geben, womit die Luftkanäle und das gesamte Zubehör verbunden sind.

Dieses Beispiel umfasst ein Lüftungsgerät (1,) mit einem daran angeschlossenen System von Luftkanälen (2) zu den Luftauslässen (3), in diesem Fall Induktionsgeräten. Dies ist ein IfcSystem mit den folgenden Eigenschaften:

• Der Typ ist 57.50 – Versorgung (SupplyAir)
• Der Name für dieses System ist 57,50 Versorgung

Kaltwasser-Rohrleitungssystem

Ein Kaltwasserleitungssystem (Bild 4.2.2) hat Knotenpunkte wie Feuerwehrschlauchaufroller, eingebaute Reservoirs usw. Darüber hinaus enthält dieses System auch Ventile, beispielsweise Absperrventile und Rückschlagventile. Der Aufbau ist der gleiche wie bei den Luftkanälen, also mit der NL-SfB Codierung versehen. Dies macht deutlich, dass durch dieses System mit Kupferrohren kaltes Wasser fließt.

Dieses IfcSystem hat die folgenden Eigenschaften:

• Der Typ ist 53,10 – Wasser, Trinkwasser (DomesticColdWater)
• Der Name für dieses System ist 53,10 – kw

Exportieren nach IFC

Bei beiden Beispielen wird beim Exportieren eines Modells nach IFC das System in den Export einbezogen (Abbildung 4.2.3 und 4.2.4). Bei diesem System können alle zugehörigen Elemente ausgewählt und beispielsweise mit einer Farbe versehen werden. Die Funktion eines Objekts im IFC-Modell lässt sich daher leicht bestimmen.

Beim Exportieren eines Modells nach IFC wird das System im IFC-Modell als separater Abschnitt sichtbar (1).

Die Objekte sind im Export eindeutig als Objekt für das Kaltwassersystem erkennbar.
