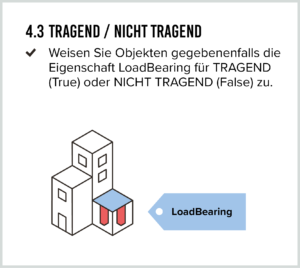

4.3 Tragend/Nicht tragend

Tragfähigkeit

Als Projektteam möchten Sie filtern können, welche Komponenten zum Tragsystem eines Bauwerks gehören. Sie übergeben nur die LoadBearing-Eigenschaft (Tragend=TRUE / Nichttragend=FALSE) an den primären und sekundären konstruktiven Teil.

Ein Beispiel:

  • Primäre Konstruktionsteile, die zur Stabilität des Gebäudes beitragen, haben dann den Wert TRUE für den Parameter LoadBearing.
  • Sekundäre Bauteile, die nicht zur Standsicherheit des Gebäudes beitragen (Ausbauwände) haben dann für den Parameter LoadBearing den Wert FALSE.

Normativ

Sind Elemente teilweise tragend und nicht in Teilen modelliert, gilt der tragende Teil als Norm. Bitte beachten Sie: Auch im Bestand muss klar zwischen tragend und nicht tragend unterschieden werden.

Ausgangslage

Die Eigenschaft LoadBearing sollte vorzugsweise Elementen aus den folgenden IFC-Entities gegeben werden:

  • IfcBeam
  • IfcColumn
  • IfcMember
  • IfcPlate
  • IfcSlab
  • IfcWall
  • IfcChimney (IFC4)
  • IfcFooting (IFC4)
  • IfcPile (IFC4)
  • IfcRamp (IFC4)
  • IfcRoof (IFC4)
  • IfcStair (IFC4)

TIPP

IFC2x3Tc1: IFC2x3Tc1: IfcPile hat keine LoadBearing-Eigenschaft im Pset_PileCommon. Wenn Sie angeben möchten, dass dieser Gründungspfahl statisch tragend ist (oder nicht), müssen Sie IFC4 verwenden oder dies in Ihrem eigenen PropertySet angeben.
