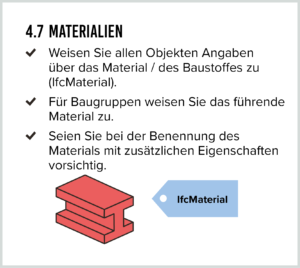

4.7 Materialien

Identifikation

Jedes Objekt hat eine Eigenschaftsbeziehung zu einem Material. Die Kenntnis des Materials, aus dem ein Objekt besteht, stellt sicher, dass überprüft werden kann, ob es die gestellten (ästhetischen, physischen und pflegerischen) Anforderungen erfüllt. Die Materialidentifikation ist unter anderem auch für Visualisierung, Materialpass und Einkauf wichtig.

Getrennte Materialien

In IFC werden seperate Materialien mit dem Element verknüpft. Wenn nicht, können Sie das führende Material auswählen. Denken Sie an eine transparente Kunststoffabdeckung oder das weiße Aluminium einer Lüftungshaube.

Achten Sie besonders auf Verbundobjekte wie HSB-Wände oder Beleuchtungskörper: Wenn die Einzelteile separate Materialien haben, werden sie als solche nach IfcMaterial exportiert.

Benennungsregeln

Qualitäts- und Leistungsanforderungen werden vorzugsweise nicht in das Material aufgenommen; Dies sind separate Eigenschaften, die auf das Element angewendet werden. Zum Beispiel: Eine Wand, die einen 60-Minuten-WBDBO-Bedarf hat, kann zunächst aus Kalksandstein bestehen und während des Prozesses einbetoniert werden. Für diese eine Kopie der Wand gilt weiterhin die WBDBO-Anforderung von 60 Minuten. Es ist jetzt möglich, dies zu ändern, indem Sie den Wandtyp oder nur das Material ändern.

Elementcodierungen (zB NL-SfB Tabelle 1) sind im Material nicht enthalten. Auf diese Weise kann ein Material wie Holz in einer Innenwandöffnung, aber auch in einem Außenwandabschluss oder einer tragenden Hauptkonstruktion verwendet werden.

Vermeiden Sie doppelte Informationen

Hersteller und Lieferant werden jeweils an einem anderen Ort eingetragen, damit sie nach PsetManufacturerTypeInformation – Manufacturer exportiert werden können. Eine häufige Ausnahme ist die Farbe: Innerhalb des IFC-Schemas sind keine Eigenschaften verfügbar, um Farbe und Finish anzugeben. Darüber hinaus werden häufig Materialien innerhalb der Fachmodelle verwendet, um die Struktur zu visualisieren. Generell empfehlen wir: Möglichst einfach und einheitlich halten und Sortierung berücksichtigen.

TIPP: Arbeiten Sie nach dem Standard NAA.KT

Die Methodik für eindeutige Materialbezeichnungen.

Eine eindeutige Zusammenarbeit erfordert eindeutige Materialbezeichnungen. Aus diesem Grund wurde ein Standard entwickelt, dessen Bibliothek so übersichtlich und einfach ist, dass sie jedem BIM-Anwender klar ist. Eine eindeutige Materialbezeichnung, generisch genug, um in der gesamten Branche angewendet zu werden, und spezifisch genug, um einen Mehrwert zu bieten. Die Einhaltung einer festen Reihenfolge bei der Namensgebung sorgt für verlässliche Daten. Aber wie erinnern Sie sich an diese Reihenfolge? Ganz einfach, mit dem Kürzel NAA.KT: NAAm_Characteristics_Application. In drei leicht zu merkenden Schritten können Sie jetzt immer die Essenz eines Materials klar erfassen.
