Praktijkvoorbeeld: puntenwolk als onderdeel asset informatiemodel

Doelgroep

Assetbeheerder

Introductie

Voor de assetbeheerder bieden puntenwolken een kans om snel en efficiënt stappen te zetten naar een werkwijze rond een 3D-model van zijn bestaande assets. Omdat diverse assetbeheerders, zoals waterschappen, zelf geen 3D-modellen maken, is een werkmethodiek op basis van puntenwolkgegevens een goede manier om relatief snel en eenvoudig te komen tot een relatief volledig en actueel te houden 3D-assetinformatiemodel.

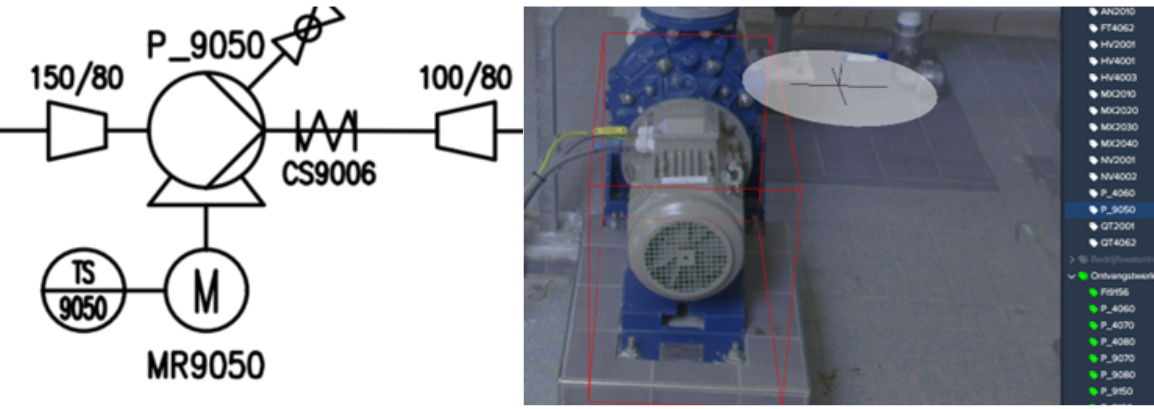

De puntenwolken worden beheerd en ontsloten vanuit een webviewer zodat iedereen op kantoor of op locatie samen hetzelfde beeld heeft van de asset. Diverse gegevens van de asset kunnen worden gekoppeld aan een locatie in de puntenwolk, denk bijvoorbeeld aan archieftekeningen of gegevens uit het onderhoudsbeheersysteem. Ook kan de 3D geometrie die wordt gemaakt op projecten (ontwerp- & as-built) worden vergeleken met de gemeten situatie. Voor het koppelen van gegevens wordt een coderingssystematiek toegepast. Ieder relevant onderdeel van de asset krijgt zowel fysiek in het veld én digitaal dezelfde code mee. Zie figuur 1.

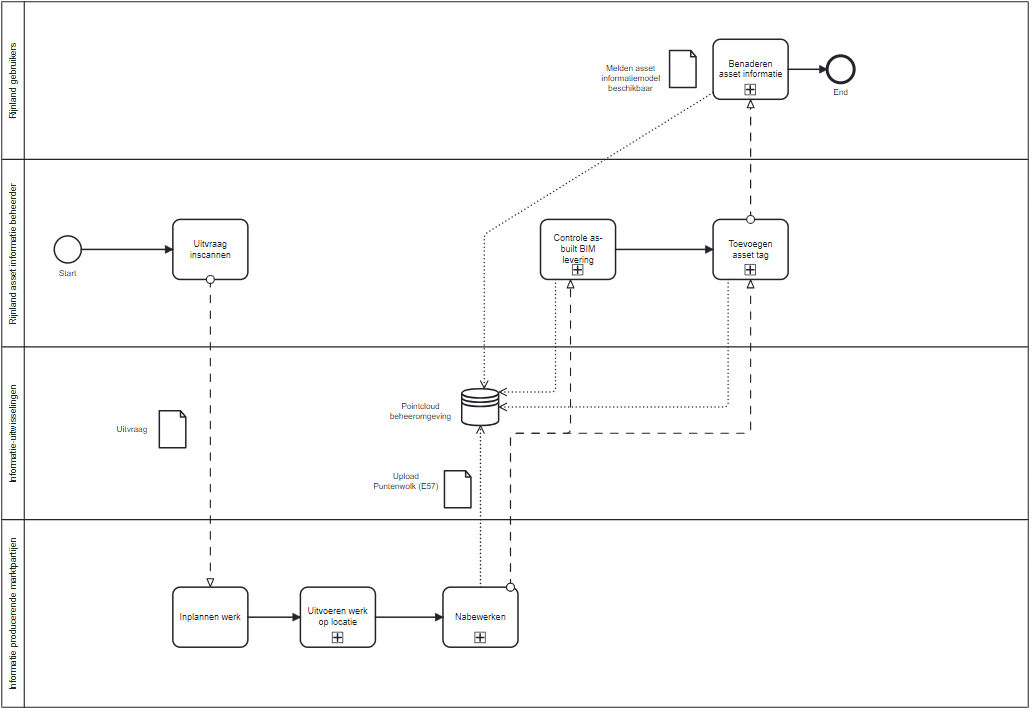

Procesdefinitie

De uitwisseling van puntenwolkgegevens vindt plaats volgens een vast proces. Vanuit de assetbeheerder komt de vraag om de asset in beeld te brengen. De marktpartij plant met de beheerder op locatie het werk in, voert de scan uit, en draagt zorg voor het nabewerken van de pointcloud (registratie, opschonen, etc.). Hierna wordt de pointcloud geleverd en geüpload in de pointcloudbeheersomgeving van het waterschap in E57 omdat dit formaat momenteel nodig is voor de webviewer. Bij levering van eventuele as-built gegevens uit projecten wordt de pointcloud gebruikt voor controle van juistheid en volledigheid van de 3D-modellen. De BIM-coördinator van de assetbeheerder voorziet de pointcloud van ‘3D boundig boxes’  inclusief tag-codering. Zo wordt de nodige koppeling gelegd tussen een object en zijn locatie. De tag-codering is vervolgens een sleutel om via de puntenwolk omgeving in diverse achterliggende applicaties assetinformatie te kunnen benaderen. Collega’s binnen de assetbeheerder hebben toegang vanuit de webviewer én vice versa kan in het onderhoudsbeheersysteem bij items met een tag-code direct de locatie worden ingezien.

Specifieke afspraken

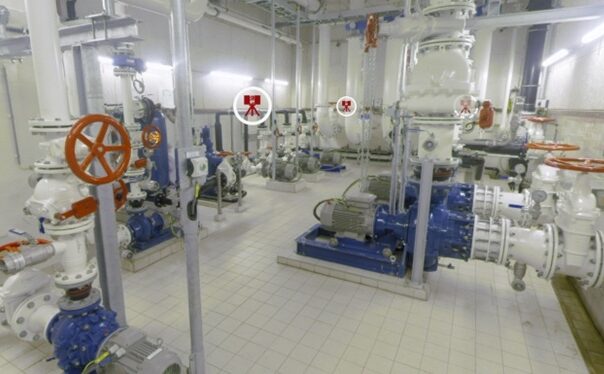

Hieronder staat een voorbeeld van hoe door de beheerder van rioolwaterzuiveringsinstallaties de Basis ILS Puntenwolk specifiek is gemaakt voor toepassing.
